Лабораторные анализаторы EX-Calibur

Прибор представлен в двух конфигурациях: EX-Calibur с PIN diode детектором (разрешение 160±10 эВ при 5.9 кэВ, термоэлектрическое охлаждение) и EX-Calibur SDD с кремниевым дрифт-детектором (SDD, разрешение 136±5 эВ при 5.9 кэВ и высокая пропускная способность - до 10⁶ импульсов в секунду).


Принцип работы
основан на измерении интенсивности спектральных линий вторичного рентгеновского излучения атомов элементов пробы

Назначение
Проведениe эффективного одновременного многоэлементного автоматического спектрального химического анализа.
Предназначен как для рутинной работы, так и научных исследований.
Для автоматического определения концентраций элементов от Na до U в диапазоне от долей ppm до 100%. Конфигурируется под любые задачи (выбор материала анода, фильтров, окошка детектора), продувка либо вакуум.


Области применения
неразрушающий анализ в экологии, металлургии, химии, керамическом производстве, строительных материалах, производстве стекла, красок, в криминалистике и др. Анализ порошков, жидкостей, любых твёрдых проб, сплавов, почв, воды, технологических образцов, стекла, керамики, цемента, угля, нефтепродуктов, геологических проб, полимеров и др.

Краткие технические характеристики
Рентгеновская трубка. Эффективная торцевая геометрия. Максимальная мощность 50 Вт, максимальное напряжение 50 кВ, Rh-анод (опционально Pd, Ag). Бериллиевое окно толщиной 0.076 мм. Программно управляемый источник высокого напряжения с обратной связью. Постоянный контроль стабильности тока и напряжения на трубке. Напряжение: 3 - 50 кВ. Шаг 1 кВ. Ток: 10-3900 мкА. Шаг 10 мкА. Точность потока ~0,1% при комнатной температуре. 6 управляемых компьютером фильтров: открытое окно, Ti, Cu, Mo, Rh, Sn, W. Фильтры могут быть заменены под конкретные задачи.

Измерительная камера. Вакуумная камера с 8-позиционным съемным карусельным поддоном для автоматической смены образцов (диаметр образца до 42 мм, высота до 50 мм). Размер камеры 22х22х5 см. Защитная блокировка – три концевых блокиратора отключают подачу тока на рентгеновскую трубку в случае срабатывания хотя бы одного из них при открытии крышки камеры. Измерительная система разработана для рутинных анализов твердых, жидких, пастообразных, порошковых, смешанных и тонкопленочных образцов. Наблюдательное окно из свинцового стекла расположено над точкой измерения. Прибор оснащён системами работы с вакуумом и продувки гелием (клапаны, подводки, трубки). Вакуумный насос заказывается дополнительно.

Компьютер. Встроенный, промышленного исполнения, высокоскоростной процессор, жесткий диск высокой ёмкости, порт USB, два последовательных порта, один параллельный порт. 19-ти дюймовый цветной плоский монитор 1280х1024, клавиатура, мышь.

Документы.

Инструкция по эксплуатации на русском языке, программное обеспечение на жёстких носителях. Методика поверки. Свидетельство о внесении в ГОСРЕЕСТР. Гарантийное и послегарантийное техническое обслуживание. Методическая поддержка.

Программное обеспечение «nEXt»

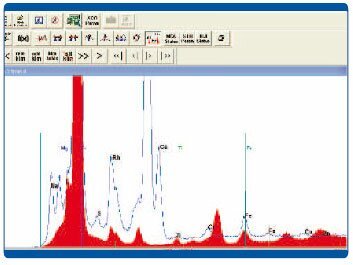

Проведение количественного, полуколичественного и качественного анализа. Операционная система Microsoft Windows. Автоматическое управление источником высокого напряжения и детектором. Автоматическая смена образцов и измерение спектров. Качественный анализ: KLM-маркер характеристических линий элементов, суммарные пики и пики вылета. Энергетический курсор. Логарифмические, линейные, биполярные и униполярные координаты. Автоматическая идентификация пиков и их маркировка. Наложение спектров с масштабированием. Сложение и вычитание спектров. Цифровая фильтрация для подавления фона. Генерация искусственных спектров отдельных элементов. Задание интервала энергий для вычисления чистой или полной интенсивности или скорости счета. Количественный анализ: многоэлементная регрессия с коррекцией межэлементных влияний с использованием интенсивностей или концентраций (шесть регрессионных моделей). Автоматическое определение пиков и удаление фона. Автоматическое разделение накладывающихся пиков (деконволюция). Дельта коррекция. Графическое отображение статистической погрешности. Графики регрессии. Метод сортировки по лучшему совпадению спектров или лучшему совпадению концентраций. Бесстандартный метод фундаментальных параметров.

Дополнительные комплектующие. 16-ти позиционный автоматический поддон для образцов. Система вращения образцов - для использования с 8-ми позиционным поддоном. Вакуумный насос для более точного определения концентраций элементов от натрия до хлора. Улучшенный метод фундаментальных параметров.

Видео от производителя:

Физические параметры:
